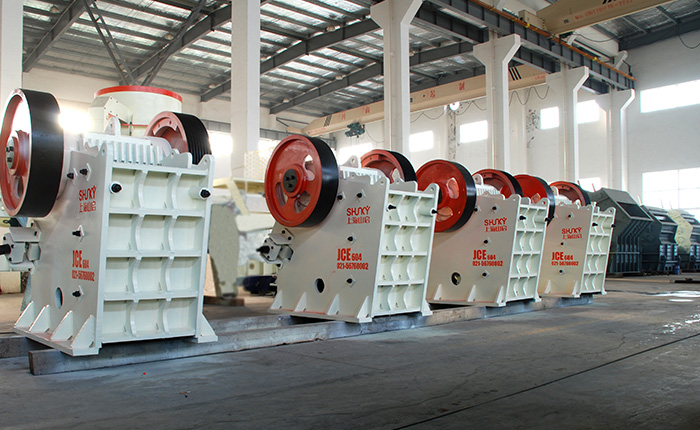

JCE歐版顎式破碎機

[處理能力]:125t/h~350t/h [進料粒度]:150mm~720mm [加工物料]:玄武巖、花崗石、石灰?guī)r等礦石、巖石
[應用領域]:JCE系列顎式破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石等。

設備簡介

上海山啟機械制造有限公司是巖石和礦物加工設備生產企業,目前開發生產的歐版JCE系列破碎機是很受青睞的顎式破碎機。當考慮高效地對堅硬、強磨蝕性物料進行破碎時,優先選擇采用了破碎技術和制造新工藝的JCE系列歐版顎式破碎機。

性能特點

1、采用優良的制造工藝、制作材料。

2、動顎總成,使其經久耐用。動顎總成采用高質量的鑄鋼件構成,并通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦采用鍛坯進行加工,這均使得JCE系列顎式破碎機具有超凡的可靠性。

3、軸承座采用整體式鑄鋼結構。整體鑄鋼軸承座能夠保證與破碎機架配合,同時也大大增強了軸承座的徑向強度,而分體式軸承座則不擁有該優點。

4、采用有限元分析技術,破碎機具有較高的強度。

5、破碎腔采用對稱“V”形結構,使實際進料口寬度與名義進料口寬度相一致。

6、排料口調整更快捷方便。JCE系列歐版顎式破碎機裝有楔塊排料口調整裝置,該裝置比老式的墊片調整更簡單、安全和快捷。

7、選用軸承規格大、承載能力高。所有JCE系列顎式破碎機都裝有較其它同樣規格破碎機大且耐用的偏心軸軸承,其較高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。

8、新采用了齒形護板,增大了顎板的有效長度,產量高。


技術參數

型號進料口尺寸最大進料邊長(mm)排料口調節尺寸偏心軸轉速處理能力(t/h)電動機外形尺寸
型號功率轉速
JCE1302180×130015010-3032012-35Y225M-6309801320×2150×1175
JCE1003250×100022020-4033015-50Y225M-6309801400×1850×1310
JCE1303250×130022070-10029026-85Y250M-6/ Y280S-637/459801450×2150×1175
JCE604400×60035035-8525015-70Y225M-637/459801920×1460×1840
JCE800×1060800×106065080-160275125-350Y315L1-61109902923×2294×2865
JCE860×1100860×1100720100-225240200-500Y315L1-61329853300×2320×3120


注:上海山啟機械制造有限公司保留更改產品設計與規格的權利,屆時恕不另行通知。

原理結構

JCE系列歐版顎式破碎機主要有機架部分,偏心軸轉動部分,破碎腔工作部分,保險裝置,排料口調整裝置等部分組成。 1、機架部分:由側板、前箱組件、后箱焊件等組成。 2、偏心軸轉動部分:主要由動鄂、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。 3、破碎腔工作部分:主要由定顎板、動顎板、側襯板、護板等組成,是破碎物料的工作零件。 4、保險裝置:由肘板、肘板座、彈簧、彈簧拉桿等組成,是破碎機在非正常情況下起保險作用的零件。 5、排料口調整裝置:該裝置用來調整排料口的大小尺寸,控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。

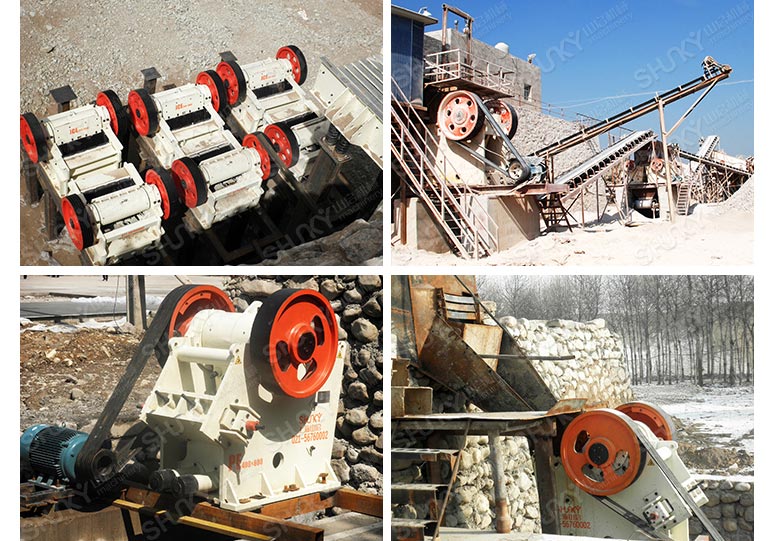

客戶案例
